L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

• Couper le tube avec un coupe-tube.

• Ébavurer et calibrer le tube.

• Insérer le tube dans le raccord jusqu’à la butée.

• Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête.

• Déclencher le serrage, puis actionner le bouton pour libérer l’ensemble.

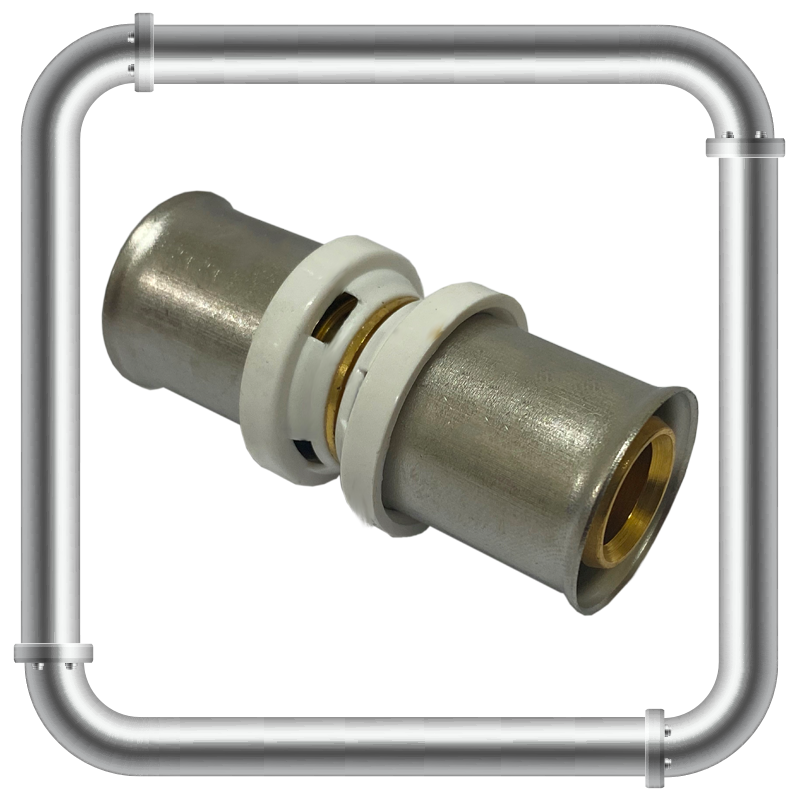

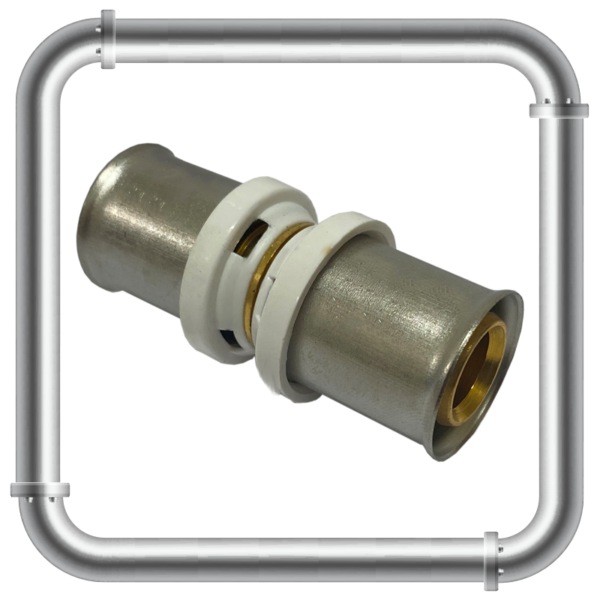

Raccord pour tube multicouche :
Les raccords à sertir de la marque PMC sont certifiés multi-profils, à raccorder avec une sertisseuse ou une pince à sertir manuelle avec des inserts TH, H ou U.
La bague blanche permet de visualiser la bonne position du tube sur le raccord avant le sertissage.

Réalisez vos raccordements avec un outillage à sertir équipé d’inserts en profils TH, H ou U : cela couvre 90 % de l’outillage en circulation.
