Description

Procédure d’assemblage des tubes :

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

Couper le tube avec un coupe-tube.
Ebavurer et calibrer le tube.
Insérer le tube dans le raccord jusqu’à la butée.
Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête.

Raccord pour tube multicouche :

Les raccords à sertir de la marque PMC sont certifiés multi-profils, à raccorder avec une sertisseuse ou une pince à sertir manuelle, équipée des inserts TH, H ou U. La bague blanche permet de visualiser la bonne position du tube sur le raccord avant le sertissage.

Déclencher le serrage.
Actionner le bouton pour libérer l’ensemble après le sertissage.

Profil des inserts :
Réalisez vos raccordements avec un outillage à sertir équipé d’inserts en profils TH, H et U. Ces profils couvrent 90 % de l’outillage en circulation.

CARACTÉRISTIQUES TECHNIQUES :

Livraison

Toute nos livraison de vos produits en 24/48 H sont effectuer par Chronopost .

Culasse femelle

À partir de €4.50

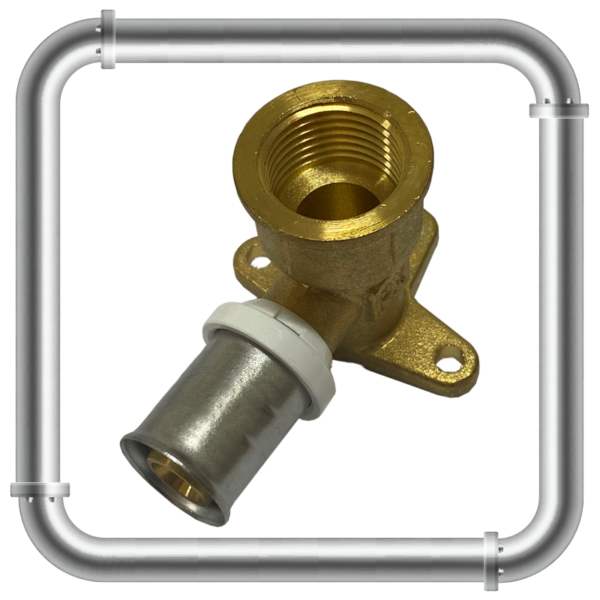

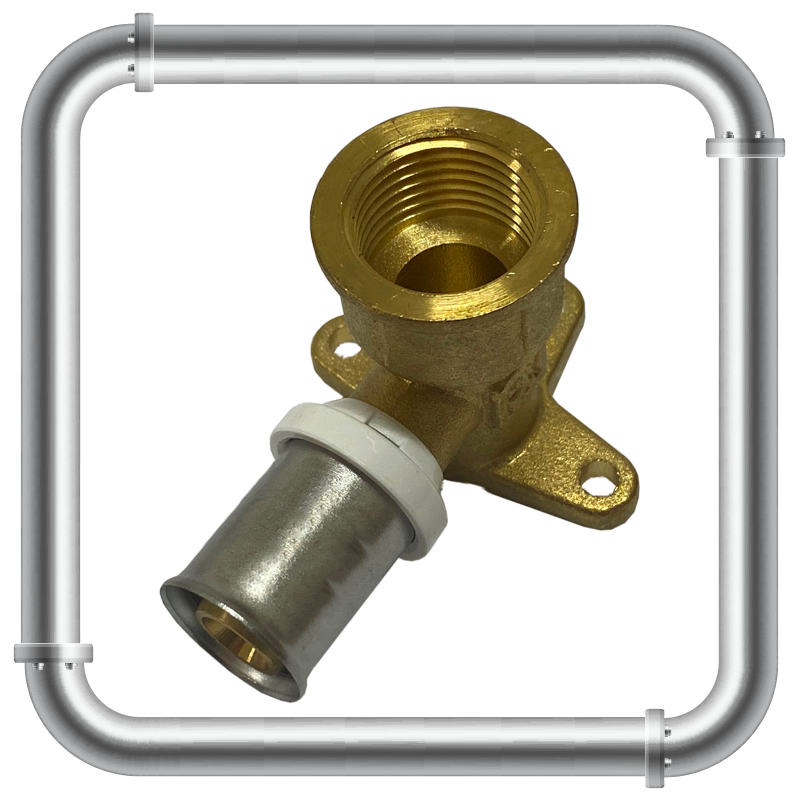

CULASSE FEMELLE / APPLIQUE MURALE À SERTIR pour Tuyau Multicouche

Matériau : Laiton haute qualité
Ferrule : Inox
Dimensions : 16 x 1/2F (soit 15 x 17)

Description du raccord :

Ce raccord est composé de plusieurs éléments clés pour assurer une fixation et un sertissage efficaces :

Bague de fixation blanche : Permet de vérifier que le tube est correctement emboîté dans la culasse avant le sertissage.
Douille à sertir : Sert à comprimer le tube sur l’insert par déformation mécanique, garantissant une étanchéité parfaite.
