L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant, dans l’ordre suivant :

1. Couper le tube avec un coupe-tube

2. Ébavurer et calibrer le tube

3. Insérer le tube dans le raccord jusqu’à la butée

4. Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête

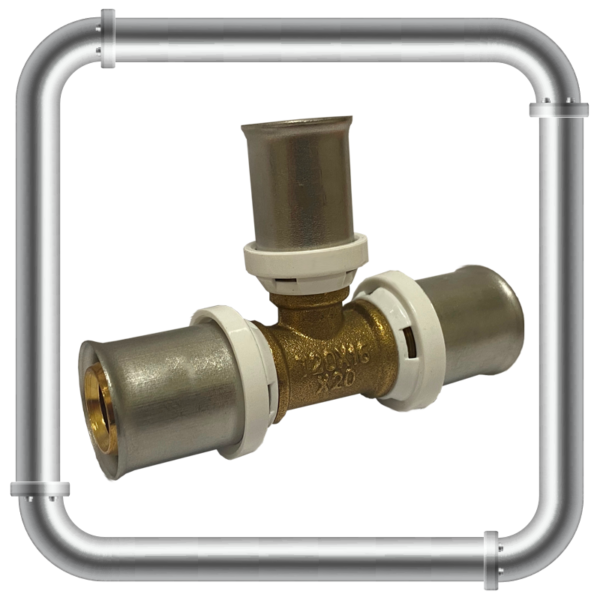

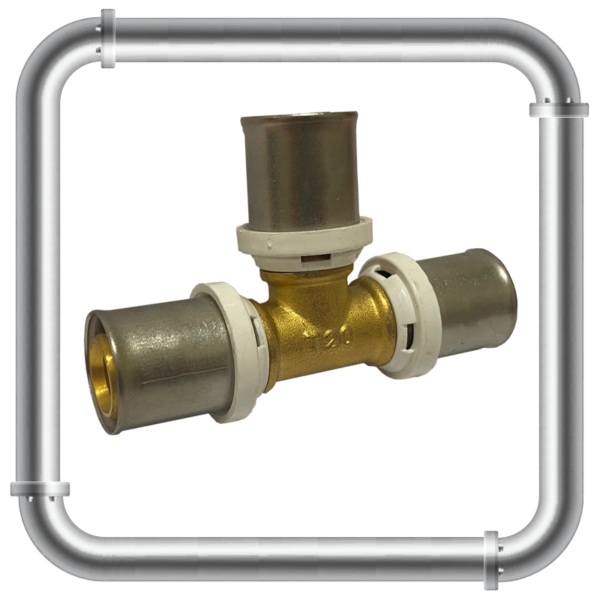

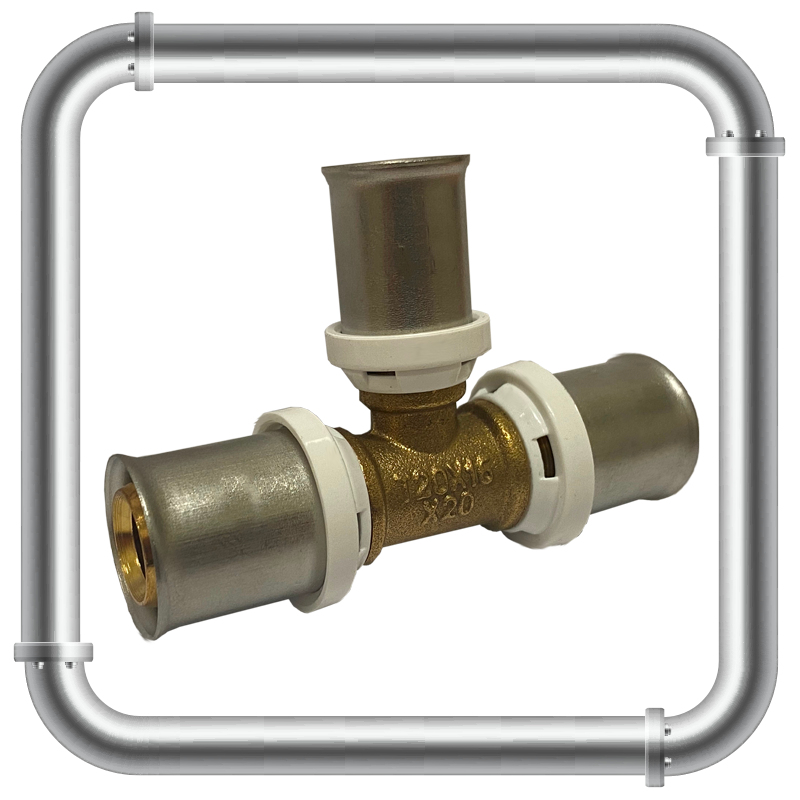

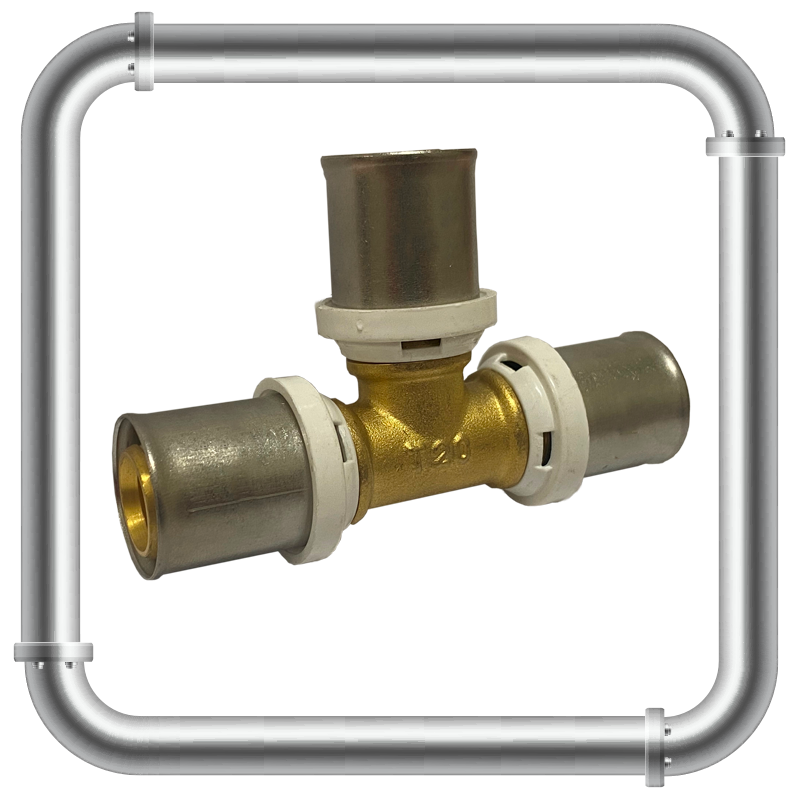

Les raccords à sertir pour tube multicouche de la marque PMC sont certifiés multi-profils. Ils sont à raccorder avec une sertisseuse ou une pince à sertir manuelle équipée d’inserts TH, H ou U.
La bague blanche permet de visualiser la bonne position du tube sur le raccord avant le sertissage.

Déclencher le serrage, puis actionner le bouton pour libérer l’ensemble.
Le sertissage avec les profils TH – H – U couvre 90 % de l’outillage en circulation.
